satrap

радиолюбительство

665 posts in this topic

:) , в алиэкспрессе tda2030 - 10 штук за 1.98 баксов о_О... буду заказывать !, есть ли на него проверенные схемы ??



,сейчас стоит кусочек метала(алюминий) толщина около 3мм... сразу после включение греется(очень тепло)

колонки у меня 4ом.., подключить на 'одну' канал две колонки +к+ ? (чтобы было 2 ом?)

Edited by whitecarcar
0

Share this post


Link to post
Share on other sites

@whitecarcar, если надо, забери парочку 2030 и схему для него, просто так, в подарок. Да кстати, ещё и кусочек огромной алюминиевой пластины или много радиаторов от всякой техники.

0

Share this post


Link to post
Share on other sites

Скажем так, вместо радиатора можно зацепить что угодно( в смысле кусочек металла, конечно в разумных пределах) и как угодно, хотя, я сказал технари считают, что схемотехника, точная наука.

Братан, извини, не проверял лично, точнее, давно не собирал эту схему. Так что, точно не могу сказать.

Кстати, могу дать совет, собери на TDA 2030, работает на ура.

Ну вообще-то, совсем разные по характеристикам микрухи. TDA8560Q - мостовой усилитель(даёт гораздо большую мощу при низком питании). Обвески меньше.



да... микросхемы есть, даже tda7580 была (до меня взяли :-( )

радиатора ещё раз поищу...

в гугле куча разные схемы..., в даташите который в гугле нашёл не было резистор входном канале...(только конденсатор на 0.47...)



если у кого-нибудь есть проверенная схема ...дайте пожалуйста...





вот схема из даташита(в гугле нашёл)



что-нибудь можно использовать вместо радиатора ?



кстати на правом 1 мкф,а на левом 5 мкф, разницы вообще нет...

Собирай по даташиту. 12 -ногу оставь в покое никуда не соединяй. Вот здесь немного обсуждения.http://radioskot.ru/forum/7-1004-1 Здесь ещё схема: http://radiokot.ru/cherdak/12/

А вообще, в инете полно инфы по этой микрухе. Дажи мастеркит продаёт конструктор. http://masterkit.ru/...lifiers/1319138

Какие колонки?

Edited by Evtanazia
0

Share this post


Link to post
Share on other sites

колонки от муз. центра samsung max-vb550 (4ом)

0

Share this post


Link to post
Share on other sites

колонки от муз. центра samsung max-vb550 (4ом)

Мощность какая? Edited by Evtanazia
0

Share this post


Link to post
Share on other sites

Мощность какая?

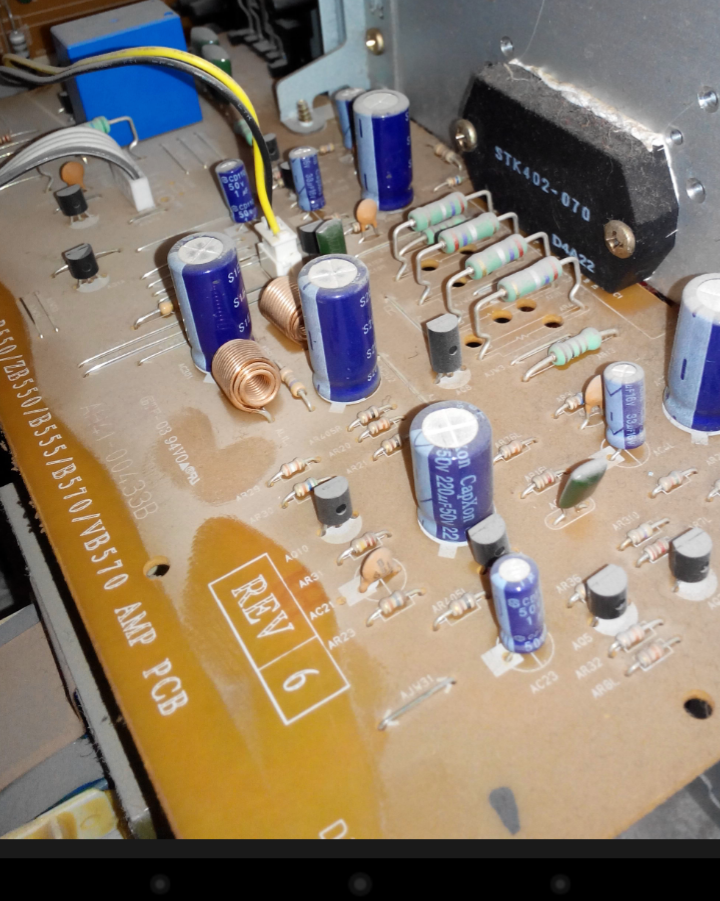

в муз. центре написано 2100w :-D ..., но задней стороне 100W, посмотрел внутри... микросхема - STK402-070, (есть ли аналоги этой микросхемы?)


Edited by whitecarcar
0

Share this post


Link to post
Share on other sites

в муз. центре написано 2100w :-D ..., но задней стороне 100W, посмотрел внутри... микросхема - STK402-070, (есть ли аналоги этой микросхемы?)

У этой микрухи макс. мощность 70W. TDA2030 - 20W. Зачем тебе аналоги?
0

Share this post


Link to post
Share on other sites

потому что колонки от него...( мне нужен...70-100w)..., на базаре увидел мощностью как tda8560q - стоит от 180тыщ.сум..., а я сделал с tda6580 всего за 20тыщ.сум :-D...,а 80-100w не менее от 350 тыщ. ...



ради интереса собирал на этой микросхеме... и хочу (временно) в машину поставить... взамен родного...

Edited by whitecarcar
0

Share this post


Link to post
Share on other sites

whitecarcar, вы за 20т.с. и на 12 вольтах нормальную и реальную мощность в 100w никогда не получите.

0

Share this post


Link to post
Share on other sites

я сказал за 20тыщ. собирал на микросхеме - tda8560 :)!... .



знаю... что мощность в 100w будет"выше" 100-150 тыщ. ...

Edited by whitecarcar
0

Share this post


Link to post
Share on other sites

tda7850 стоит около 30 тыщ.сум, 4 выхода по 50W каждый..., можно ли соединить все 4 выхода чтобы было 200 W ? :) или это невозможно ?

0

Share this post


Link to post
Share on other sites

по 50W каждый

От 12 вольт не реально получить честных 50 ватт.

0

Share this post


Link to post
Share on other sites

От 12 вольт не реально получить честных 50 ватт.

реально
0

Share this post


Link to post
Share on other sites

От 12 вольт не реально получить честных 50 ватт.

Почему? :blink:



tda7850 стоит около 30 тыщ.сум, 4 выхода по 50W каждый..., можно ли соединить все 4 выхода чтобы было 200 W ? :) или это невозможно ?

У одной микросхемы 2 выхода по 40W.
0

Share this post


Link to post
Share on other sites

Почему?

напруги маловато, искажения будут адские.

Edited by С е р ж
0

Share this post


Link to post
Share on other sites

напруги маловато.

Не понял. Маловато для чего, конкретно? Как маленькое напряжение может ограничить выходную мощность?
0

Share this post


Link to post
Share on other sites

можно сделать усилок на 1000ват и от 12вольт?

0

Share this post


Link to post
Share on other sites

можно сделать усилок на 1000ват и от 12вольт?

можно и больше :rolleyes:
0

Share this post


Link to post
Share on other sites

микросхема - STK402-070, (есть ли аналоги этой микросхемы?)

Зачем аналоги? Микруха дохлая?

0

Share this post


Link to post
Share on other sites

можно сделать усилок на 1000ват и от 12вольт?

Ты ж писал про 50Вт. С мостовой схемой, в режиме Н или D 50Вт вполне всё реально, честно и качественно. Если "нечестно"(с ШИМ преобразователем напряжения), то можно и 1000Вт забабахать. :)
0

Share this post


Link to post
Share on other sites

можно и больше

Схему плиз.

Если "нечестно"(с ШИМ преобразователем напряжения),

Вот-вот,только так.

С мостовой схемой, в режиме Н или D 50Вт вполне всё реально,

Не реально,50 ватт не будет.



Как маленькое напряжение может ограничить выходную мощность?

Где по вашему граница мощности на 12 вольтах?

Edited by С е р ж
0

Share this post


Link to post
Share on other sites

Схему плиз.

Вот-вот,только так.

Не реально,50 ватт не будет.





Где по вашему граница мощности на 12 вольтах?

При 12 В на нагрузке 2 Ом, получаем максимальную потребляемую мощность чуть более 60 Вт. при КПД усилителя в вышемноюнаписанных режимах 90% -получаем выходную мощность чуть выше 50Вт. :) Edited by Evtanazia
0

Share this post


Link to post
Share on other sites

http://vip-cxema.org...bilnyj-usilitel

Самый мощный автомобильный усилитель

Там, скорее всего, стоит "нечестный" импульсный источник питания. По фоткам видны мощные импульсные трансформаторы(торы).
0

Share this post


Link to post
Share on other sites

Там, скорее всего, стоит "нечестный" импульсный источник питания. По фоткам видны мощные импульсные трансформаторы(торы).

так усилитель работает в режиме D...
0

Share this post


Link to post
Share on other sites
