дааа, фольгированный стеклотекстолит точно не найти..., буду заказывать с Али..., просто ждать надо дооолго.



подходят ли точки в плате к микросхему?

Edited 13.05.2015 17:34 by whitecarcar

[whitecarcar 11]

примерно сколько стоит радиатор площадью 600см2 ?

и усилитель для машины 50w и на 70-80w ?

Edited 13.05.2015 18:10 by whitecarcar

[whitecarcar 11]

плату заказал, написана что изготовлено из Гетинакса, а не текстолита, не имеет значения... ??

[ruru 166]

плату заказал, написана что изготовлено из Гетинакса, а не текстолита, не имеет значения... ??

нет не имеет, хотя стеклотекстолит более долговечен и устойчивее к высоким температурам

[whitecarcar 11]



нет не имеет, хотя стеклотекстолит более долговечен и устойчивее к высоким температурам

продавец ещё неотправил, отменить или для платы усилителя подходит ?

Edited 14.05.2015 10:57 by whitecarcar

[ruru 166]

я бы не отменял, разницы особой нет, покупайте гетинакс

[С е р ж 921]

Спецы, сможете определить что за микруха стоит?

Это генератор прямоугольных импульсов,питание 12 вольт. Данных больше нет.

В нете продают готовую плату за 10$, и это цена без пересылке, так что есть резон самому собрать эту копеечную схему.



Edited 16.05.2015 08:17 by С е р ж

[МОРФЛОТ 1 004]

Спецы, сможете определить что за микруха стоит?

телепаты в отпуске, на фото может быть что угодно

но классика жанра все же - цифровая кмоп микруха, кондер + резистор для задания частоты.

[ruru 166]

Спецы, сможете определить что за микруха стоит?

Это генератор прямоугольных импульсов,питание 12 вольт. Данных больше нет.

В нете продают готовую плату за 10$, и это цена без пересылке, так что есть резон самому собрать эту копеечную схему.

попробую стелепатить - это может быть советский вариант кр1006ви1 или заграничный аналог 555.

[sergeyk 11]

По картинке плохо видно куда какие ножки, но похоже на 555.

[С е р ж 921]

По картинке плохо видно куда какие ножки, но похоже на 555.

Правой кнопкой по картинке-сохранить и потом открыть и увеличить. Почти все ноги видны.

[whitecarcar 11]

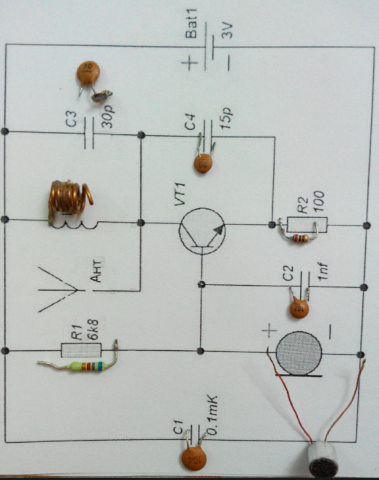

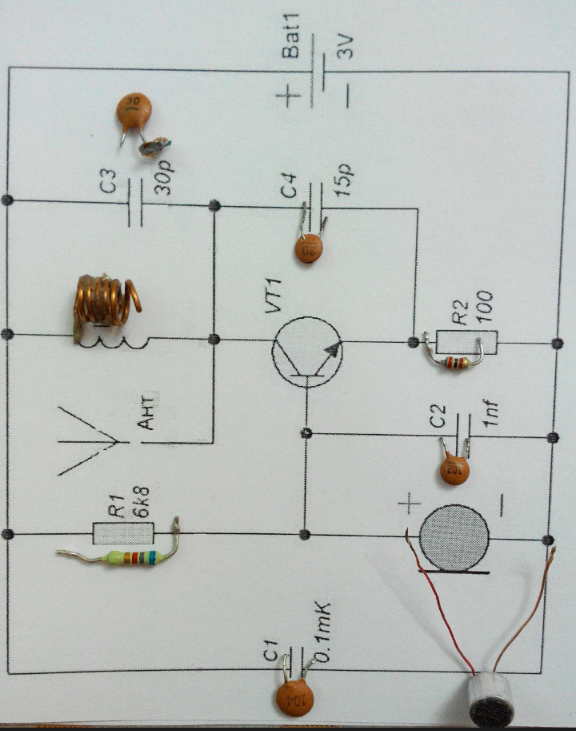

правильно ли подобрал элементы (коденсатор, ?) и разница транзистора?

вот вместо конденсатора 15р нашёл только 20р (пойдет ли ...) и остальные правильно да ?

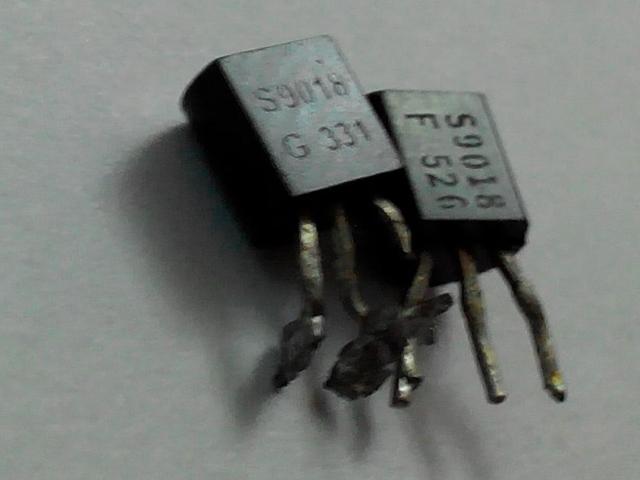

ещё есть два разные транзисторы на s9018 какую поставить (есть ли разница...??)

[МОРФЛОТ 1 004]

прикольная схема, а приемник уже имеется ?

и какая частота колебаний должна быть при такой маленькой катушке ?

Edited 01.06.2015 18:01 by МОРФЛОТ

[С е р ж 921]

правильно ли подобрал элементы

Не мучайся с этой схемой,хорошо они работать не будут,если конечно они вообще заработают.

[whitecarcar 11]



Не мучайся с этой схемой,хорошо они работать не будут,если конечно они вообще заработают.

собирал точно как в схеме!... не заработал...:-( ,

если знаете подскажите жучка(в fm или "am" диапазоне) несложную

[komrad 4 071]

собирал точно как в схеме!... не заработал...:-( ,

А как вы поняли что не работает? Схема классической емкостной трехточки - все должно работать ! Проверяйте монтаж.

Какие нибудь приборы измерительные есть? Хотя б стрелочный вольтметр?

[whitecarcar 11]



А как вы поняли что не работает? Схема классической емкостной трехточки - все должно работать ! Проверяйте монтаж.

Какие нибудь приборы измерительные есть? Хотя б стрелочный вольтметр?

электронный есть...

[komrad 4 071]

электронный есть...

Электронным не очень удобно , но попробуйте. Включите его последовательно, в разрыв питания вашего устройства, посмотрите меняется ли потребляемый ток при касании катушки.

[whitecarcar 11]

хотел собирать усилитель на tda7294 ... даташите написана 100W но можно ли на 12вольте(для авто) добиться этого ватта ?или купит готовую? (сама микросхема стоит 50тыщ.с., усилитель на этой микрухе не знаю )



на tda8560 мощность не очень громко!(колонки 60-70w 4om) (сегодня сгорел , братишка перепутал полюса ... :( )

Edited 02.06.2015 14:24 by whitecarcar

[komrad 4 071]

хотел собирать усилитель на tda7294

Вы “жучка” то запустили? Не стоит распыляться! Радиолюбительство предполагает настойчивость в решении задачи. Будете бросать неоконченное и хвататься за новое при малейшей трудности, ничего не выйдет.



П. С. по схеме я бы добавил параллельно резистору в цепи эмиттера емкость от 30......40p, уменьшив положительную обратную связь.



Edited 02.06.2015 19:17 by komrad

[whitecarcar 11]



Вы “жучка” то запустили? Не стоит распыляться! Радиолюбительство предполагает настойчивость в решении задачи. Будете бросать неоконченное и хвататься за новое при малейшей трудности, ничего не выйдет.

я жучка собирал без платы...(наверно из-за этого не работает...)

платы уже 20 дней...жду из Китая , скоро приедет)

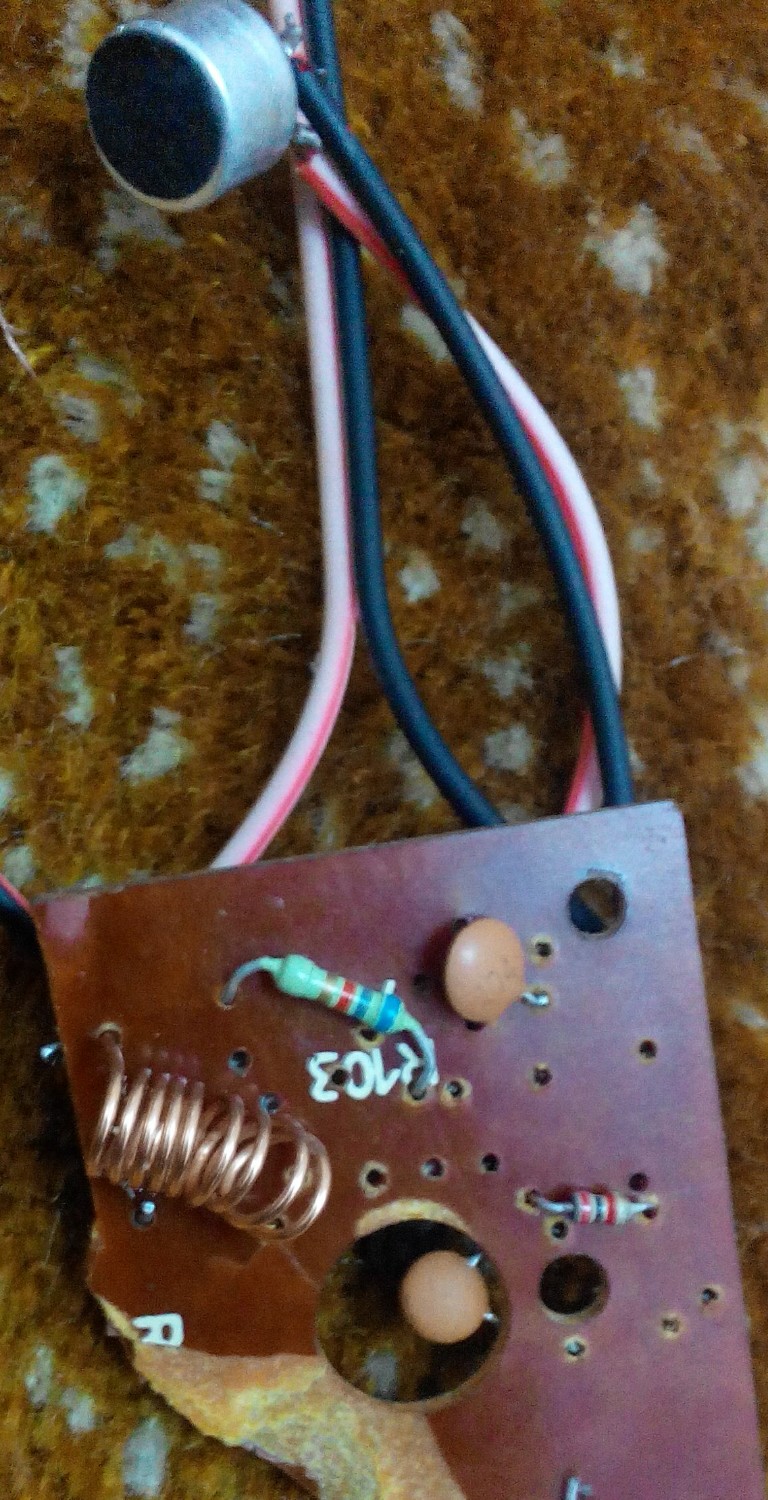

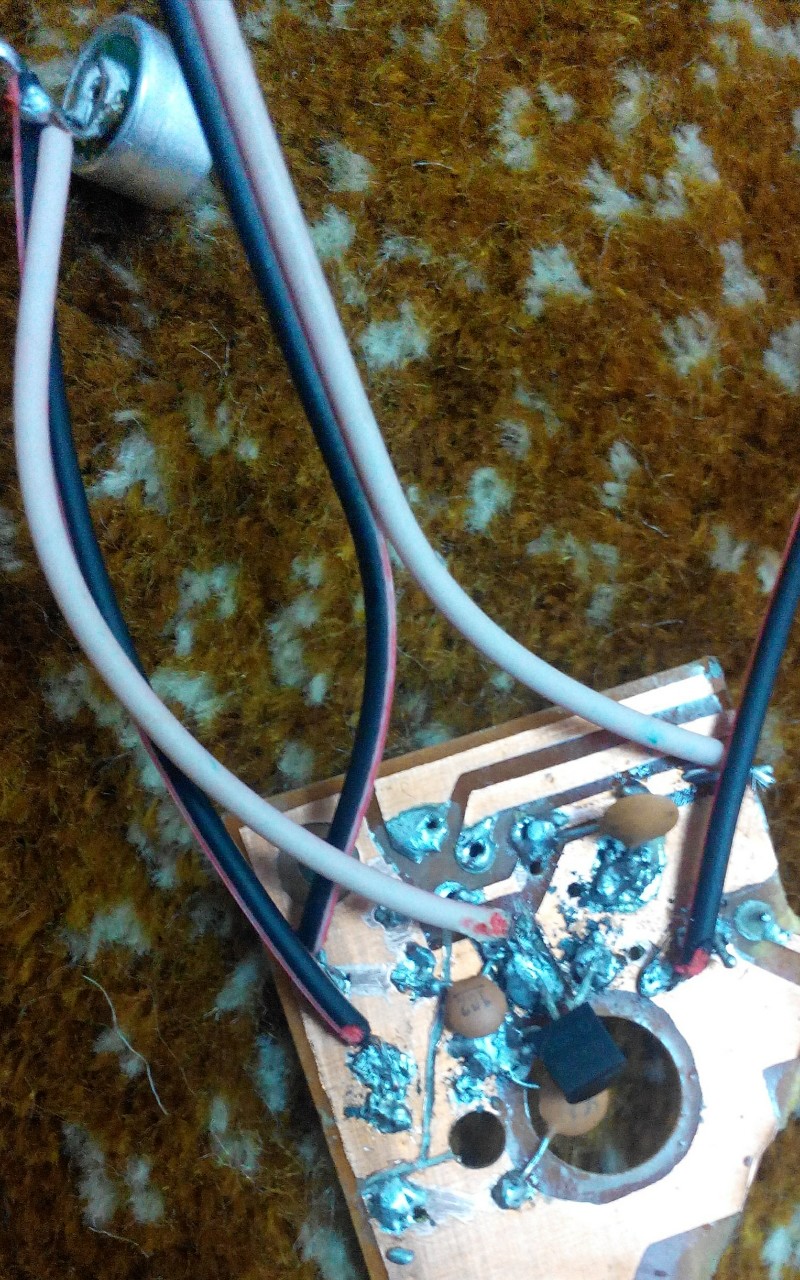

вот фото сей жучка (плохо паял! флюса не нашёл у нас... его тоже придётся заказать из Китая



у нас для таких...(как жук и п.п.) есть запрет ?





П. С. по схеме я бы добавил параллельно резистору в цепи эмиттера емкость от 30......40p, уменьшив положительную обратную связь.



(что это 'эмиттер'?)

на 30p паять буду...

[komrad 4 071]

у нас для таких...(как жук и п.п.) есть запрет ?

Несомненно использование этого устройства для несанкционированного подслушивания незаконно. Но вы можете использовать его как радиомикрофон (например для караоке ). В любом случае мощность этого устройства крайне мала и вряд ли радиус его действия выйдет за пределы вашей комнаты.



на 30p паять буду...

В вашей катушке много витков, вероятно вы за пределами вещательного диапазона, уменьшите до четырех.

[whitecarcar 11]

В вашей катушке много витков, вероятно вы за пределами вещательного диапазона, уменьшите до четырех.

был четыре..., не ловил ..., токапотребления 8mA,

[komrad 4 071]

токапотребления 8mA,

меняется когда касаетесь катушки?

[С е р ж 921]

(что это 'эмиттер'?)

Как так ты не знаешь что такое эмиттер?
