Решение проблем с электричеством

[shurik2004 18 227]

если ИБП не заземлён?

Завтра поколдую над заземлением. Временное проведу, если все ништяк, то сделаю капитально.

[wirruss656 1 885]

чем поможет заземление на вилке если ИБП не заземлён?

На котел идет газовая труба - она металлическая и точно естественно заземлена, шланг тоже металлический, видимо на резьбы трубы, фильтра много намотали фума и труба не связана с котлом, придется тянуть заземление на ИБП.

[shurik2004 18 227]

Шурик, а зачем ты провод заземления отрезал?

А ты че на умниках что ли? Помог бы, твой профиль же

[trew 16 077]

А ты че на умниках что ли? Помог бы, твой профиль же

Он в кнопке-вызове официанта мастер

[maxxxi 14 744]

На котел идет газовая труба - она металлическая и точно естественно заземлена, шланг тоже металлический, видимо на резьбы трубы, фильтра много намотали фума и труба не связана с котлом, придется тянуть заземление на ИБП.

у мои родителей тоже самое что и у Шурика работает без заземления

[shurik2004 18 227]

Он в кнопке-вызове официанта мастер

И в салате Цезарь



у мои родителей тоже самое что и у Шурика работает без заземления

А может у твоих дом заземлен?

[maxxxi 14 744]

А может у твоих дом заземлен?

сам делал монтаж проводки...некуда там заземлять

[wirruss656 1 885]

работает без заземления

У родителей котел контачит с газовой трубой, у шурика нет. Щас он может зачистить трубу газовую от краски и проводом соединить газовую трубу с металлической частью котла и должно заработать

[shurik2004 18 227]

Я завтра от ИБП до виноградника протяну кабель, посмотрим. Стойки где-то на 0.8-1 м уходят в землю и забетонированы. Или так нельзя?

[wirruss656 1 885]

Или так нельзя?

Попробуй, только стойки зачисть от ржавчины.

[shurik2004 18 227]

Блин, такой удобный котёл, но эта фигня с ИПБ бесит прям

[Алех 2 524]

Блин, такой удобный котёл, но эта фигня с ИПБ бесит прям

тема ..котлы отопления .....пост #433 #434

[shurik2004 18 227]

— И самое главное — фазировка, для чего она?



Фазировка нужна для датчика пламени, ток ионизации датчика течет от «фазы» к «земле».

Компьютерный UPS не дает четко выраженной фазы, а земли при работе от аккумуляторов вообще нет. В итоге датчик не «увидит» пламя и остановит котел!





необходимо через лампу 40Вт на 220В соединить один выход ЮПСа на N клемма котла при этом лампа не должна гореть ..если горит то к другому проводу ЮПСа

Алекс детально описал... надеюсь последний раз объясню... синус нужен для обмотки насоса... иначе постоянное составляющее меандра перегреет железку/обмотку и она выйдет из строя. (явно слышно гудение со стороны насоса). Фаза/ноль (отличие) нужна датчику пламени. Точка и никак не иначе.



Абсолютно не верное предположение.



Переместил сюда чтобы удобнее было

[Stabik 20]

Переместил сюда чтобы удобнее было

Для таких проблем как ваши, сделают заземление как по схеме внизу.



НО невкоем случае не соедините ноль к корпусу как советовали выще, это фатально для котла.

Edited 08.11.2016 02:31 by Stabik

[Stabik 20]

Для этого должен быть настоящий online UPS

Для котлов который имеется внутри или внешне циркуляционный насосы и когда отключение как минимум 2 раза по минимум 2 часа в день, online юпсы не справляются и не могут решат эти проблемы. На рынке 90% онлайн юпсы высокочастотные и зарядное устройство заряжают током максимум 5A. Высокочастотные онлайн юпсы предназначены для защиты и только для устройств который имеет импульсный блок питание как ПК,ТВ,ЛЕД ЛАМП итг..

Еще есть второй тип online UPS low frequence (низкочастотный) вот ее можете подключит любому нагрузку , НО цена их 5 раза больше чем обычный online UPS. В Узбекистане таких нету , потому спроса мало.

Опишу кратко о технический возможности Stabik UKD-1000 пусть другие будут сравнит ее с другими брендами производящий подобно таких устройств. У Stabik UKD-1000 ест внутри стабилизатор напряжение. оно стабилизирует напряжение с ±8% погрешностью когда на входе будет напряжение в переделах 140-260в. Если входное напряжение выходит за рамки 140-260в оно переходит в режим инвертор. в режиме инвертора выходное напряжение всегда 220в ±1% погрешностю. Внутри устройство есть мощный зарядное устройство который заряжают зарядным током 17ампер и эту зарядную ток контролирует контроллер. это значит когда аккумулятор пусть оно начинает заряжат с током 17а и контроллер постепенно понижает зарядной ток контролируя емкость аккумулятора. Контроллер не допускает на перезаряд, оно отключает зарядной ток если аккумулятор будет 100% заряжен. Еще особенность этого контроллера дает возможность клиентам подключит к этому устройству различные аккумуляторы который не любят глубокого разряда, посколку контроллер не дает уйти глубокого разряда и когда остается 5% заряда аккумулятора оно выдает сигнал и прекратит разрядит оставшийся 5% емкости. Stabik UKD-1000 выдает чистый синус на выходе. Система охлаждение тоже контролирует контроллер и внутри устройств оснащен 3 термистора одно в трансформаторе и два на радиаторе сыловых части. когда температура выходит за переделами 50гр на табло высвечивается знак температуры и начинает работать кулер. PS.Это устройство как раз для наших условиях где напряжение мало в сети и нужно успет зарядит аккумулятор и нужен чистый синус для таких дорогих устройсв как газовые котлы. Stabik UKD1000 имеет 1-года гарантии и после гарантийного сервисного обслуживание.

[shurik2004 18 227]

Я сейчас попробовал так: обесточил весь дом, а не только ИБП и о чудо...все работает как часы! До этого я вынимал вилку ИБП из розетки, а в этом случае вилка оставалась в розетке.

Edited 08.11.2016 03:27 by shurik2004

[shurik2004 18 227]

сделают заземление как по схеме внизу.

Два провода заземления, получается?

[wirruss656 1 885]

Я сейчас попробовал так: обесточил весь дом, а не только ИБП и о чудо.

Ты отключил только фазу и он включился от ИБП, а если пропадет и фаза и ноль (обрыв L и N проводов на столбе), то он также не включится. Тяни заземление!



Два провода заземления, получается?

Один провод с перемычкой от корпуса ИБП к минусу аккумулятора.

[shurik2004 18 227]

Тяни заземление!

Один провод с перемычкой от корпуса ИБП к минусу аккумулятора.

Это одно и тоже?

[wirruss656 1 885]

Это одно и тоже?

Попробуй для начала подключить заземление к корпусу ИБП и выдерни вилку питания, если заработает то больше ничего не предпринимай

[shurik2004 18 227]

Ок. Ща попробую и отпишусь.

[shurik2004 18 227]

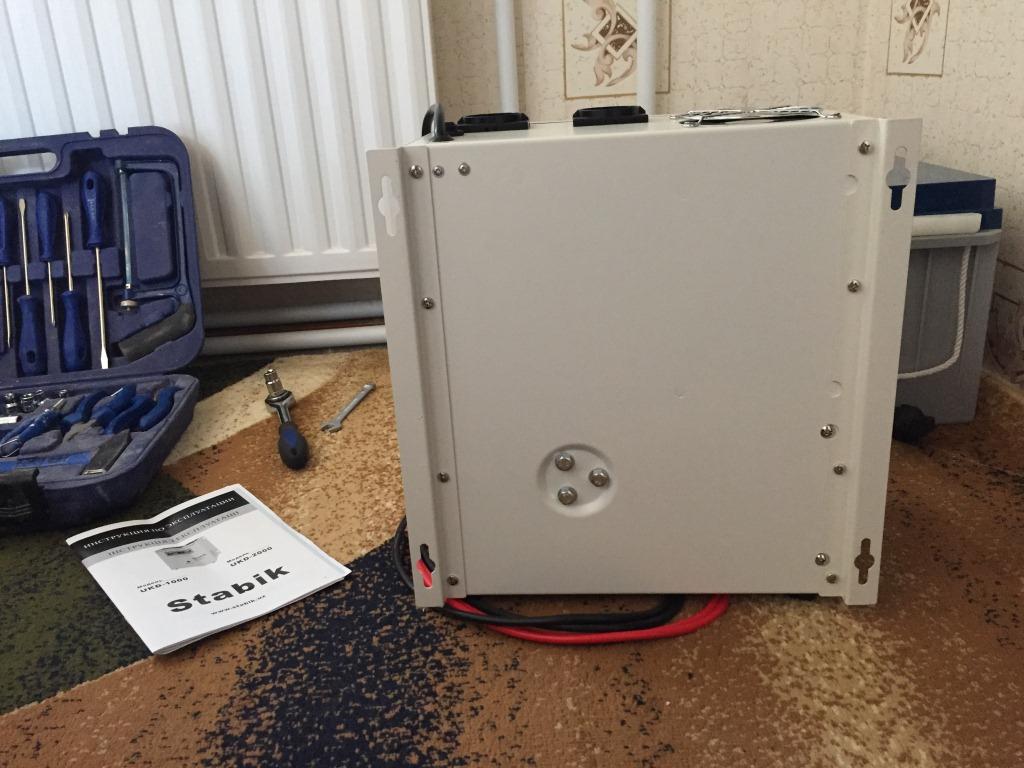

Что-то не пойму, куда здесь крепить заземление?



Может в любой из этих трех болтов?

[wirruss656 1 885]

Что-то не пойму, куда здесь крепить заземление?

Подсоедини под любой болтик на корпусе стабика, краску зачисть до металлич. блеска, видимо не предусмотрены болты заземления на корпусе, видимо заземлять можно только с розетки трех контактной (с Заземлением)

Edited 08.11.2016 07:36 by wirruss656

[shurik2004 18 227]

Попробовал, и к винограднику цеплял и к газовой трубе...один фиг ошибку выдает.

[shurik2004 18 227]

@wirruss656,

А к вам я могу обратиться за помощью, если у меня не получится? Чтобы вы все сделали профессионально.

Edited 08.11.2016 08:43 by shurik2004
