радиолюбительство

[kingcity785 7]

Транзистор с сопротивлением на 40 ом, не много ли ?

[marsel.k 2]

Не подскажете, где можно заказать печатные платы в единичных экземплярах?

[Артур 13]

Не подскажете, где можно заказать печатные платы в единичных экземплярах?

А что за платы?Может помогу Вам.Какой сложности?

Edited 12.02.2014 16:41 by Артур

[Артур 13]

Транзистор с сопротивлением на 40 ом, не много ли ?

Извиняюсь,а при чем здесь ТРАНЗИСТОР в 40 Ом?

[sergeyk 11]

где можно заказать печатные платы





НПО Восток на Сабир Рахимова.



Говорят из-за морозов металлизация плохо сейчас идет и много брака.



ООО Алгоритм-Плата.

Можно договориться на 10-30 штук. Без металлизации.

Качество честно говоря хромает сильно. Дорожки много где рваные. Лужение Розе - платы бросили, стереть сопли забыли. Набор диаметров сверел ограниченный.

DIP - в целом нормально, TQFP-0.8mm и SOIC с натяжкой. LQFP-0.5мм - не берутся.



Магазин радиодеталей на Чапанате.

Принимают проекты в Gerber и CAM350. Делают в Китае.

Претензий к качеству нет. Только долго и дороговато(от 100 баксов).

[Зафар 43]

Не подскажете, где можно заказать печатные платы в единичных экземплярах?

Какой сложности, сколько слоев?

[Зафар 43]

Да ребят, все у вас еще впереди!

Я перед тем как перешел заказывать с китая, достиг уровня 2 микрухи 208LQFP 0,5mm на двусторонней плате. Сверлил и перемычки проводами пускал паял... во было время. У нас получалась лучще чем в этих НПО Восток или Алгоритм. И все методом облучения на лампе и травления в хлорке. Как там эта лента называлаь, позитив негатив, щя даже не помню, и не хочу, как страшный сон. В китае единичные платы заказывать расценки такие (по нашему опыту):

- Плата за подготовку платы для двухслойной - $200;

- Плата за подготовку платы для трехслойной - $300 ну и далее в зависимости от слоев растет;

- Плата за материал (FR4 например) - $100 за м2;

- Если трафарет заказать - $100-150.

Ну и плюс дорожные расходу и за превод денег.

Так вот что скажу - радолюбителство у нас очень хлопотное, расходное дело.

... а ведь так хочетса самому запаять, запрограммировать. Этот запах канифоли и радость когда ваша плата работает.

Edited 13.02.2014 09:31 by Зафар

[Andrey1989 159]

Делал платы методом ЛУТ. Всегда устраивало качество. Главное правильный нажим на утюг или если есть возможность использовать ламинатор.

[evgen_e 2]

Не подскажете, где можно заказать печатные платы в единичных экземплярах?

Можно как вариант заказть в Китае:

http://www.seeedstudio.com/depot/fusion-pcb-service-p-835.html?cPath=185



Вот тут кратко описывается как:

http://we.easyelectronics.ru/elektr0niker/stm32-core-board-zakaz-pechatnyh-plat-u-seeedstudiocom.html



10 плат размером 10Х10 см двусторонние+шелкография+металлизация+маска обходятся примерно 30 у.е.

оплата PayPal, но вроде можно и визой.



Сам заказывать еще непробовал, т.к. пока обхожусь ЛУТом

[News 881]

не подкажите где можно купить вольтметр (тестер) цифровой автоматический для измерения напряжения на аккумуляторах? почем сейчас примерно?

[Gegi4 695]

надоже сколько радиолюбителей у нас...

тестер можно купить в радиотоварах.

цена была от 15тыс сум и выше.



если отдельный вольтметр-модуль в авто то гдето 58000 сум. Пока не видел на продаже, быстро раскупают чтоли...

Edited 14.02.2014 13:05 by Gegi4

[evgen_e 2]

electron.uz там можно скачать прайс и прикинуть цены. Там же адрес и телефоны.

[sergeyk 11]

Не подскажите в центре города типографию для вывода фотошаблонов плат и чтоб с физ.лицами работала?



Раньше фотовывод делал в Ari Graphic на м.Ойбек, было удобно т.к. очень близко, но что-то они закрылись. Сейчас ездить приходится в Dakos Best на м.Мирзо Улугбека, но хотелось бы по ближе.

[azamatik 3]

как собрать детекторный приёмник?

[Lamer 6 809]

как собрать детекторный приёмник?

Честно говоря, помню схему, но не уверен, что точно. Завтра посмотрю, на работе у меня где то была схема, скину.

А вообще, для чего детекторный приёмник? Если только ради интереса, стоит

[sergeyk 11]

как собрать детекторный приёмник?



Книга "Юный радиолюбитель" Борисов В.Г. Подробно и с картинками. Сам когда-то с нее начинал.

И про интернет не забывать.

http://useruser.naro...last_years.html

http://www.forum.old...x.php?topic=457



Основная проблема будет сейчас найти высокоомные наушники на 1000-3000 Ом(современные 30 Ом). Можно использовать низкоомные с согласующим трансформатором. Или если есть усилок с микрофонным/хорошим линейным входом - можно использовать его. Тогда сразу получится приемник прямого усиления.

[Gegi4 695]

как собрать детекторный приёмник?

Нынче у нас на него чего ловить.

[sergeyk 11]

На ДВ и СВ по всей видимости ловить уже нечего.

На КВ ночью можно наиболее сильные сигналы на длинную антенну принимать.

На УКВ/FM тоже кстати детекторный приемник сделать можно. Помнится в каком-то номере Радио было подробное описание такого приемника с объемным резонатором из консервной банки.

[Lamer 6 809]

Основная проблема будет сейчас найти высокоомные наушники на 1000-3000 Ом

Так уже и быть, радиолюбителя, который соберёт детекторный приёмник, подарю наушник такой.

[Артур 13]

Ох тыж блин,выбросил недавно 5 полноценных комплектов таких ух. Знал бы что кому то понадобятся,попридержал бы.

[SVA 30]

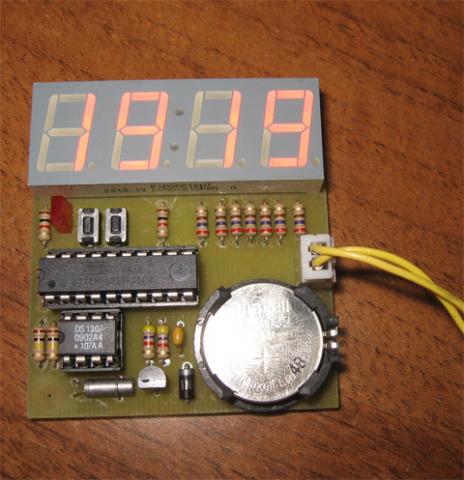

Нужен семисегментный индикатор как на фото (с двумя разделительными точками в середине), в наших магазинах найти не смог. Куплю или поменяю.

[nikon 57]

на янгиабаде не сморел? должны быть, в радиопавильоне раньше один мужик тогровал, кажись Володя зовут, у него разные были, мож досихпор там торгует, незнаю давно там небыл.

[SVA 30]

На янгиобаде были, только мелкие... 0,28”, нужен 0,56".

[nikon 57]

мож у них есь

[SVA 30]

все злачные места в городе знаю, ни у кого нет
