Радиаторы отопления

[ШивОлег 14 529]

5 минут назад, maxxxi сказал:

Без ЭУ температура в системе дома была бы ещё выше чем с ним.

С нашей ТЭС? Ты видел температуру подачи? Даже в договоре прописано  - не ниже 45 градусов!

Edited 20.11.2023 17:37 by ШивОлег

[maxxxi 15 037]

Только что, ШивОлег сказал:

С нашей ТЭС? Ты видел температуру подачи?

Оставь форточку в покое...ходи по человечески-через дверь

[ШивОлег 14 529]

6 минут назад, maxxxi сказал:

Оставь форточку в покое...ходи по человечески-через дверь

Это не форточка, это реальность... Наша теплосеть не даёт подачу температурой выше 60 градусов... а Элеватор работает исключительно как циркуляционный насос, он и с холодной водой работать будет...

 Но в нашей дискуссии мы всё же говорим и СТОЯКАХ, батареях и БАЙПАСАХ..

Лежаки для нас это тупо две трубы.. с разной температурой..

[maxxxi 15 037]

1 минуту назад, ШивОлег сказал:

это реальность...

Давай всё же проясним-ты утверждаешь что перед ЭУ и после одинаковая температура?

3 минуты назад, ШивОлег сказал:

Лежаки для нас это тупо две трубы.. с разной температурой..

И? к чему ты это?

[ШивОлег 14 529]

7 минут назад, maxxxi сказал:

Давай всё же проясним-ты утверждаешь что перед ЭУ и после одинаковая температура?

Ни когда такого не говорил, а вот давление почти одинаковое..(с несущественной разницей)



7 минут назад, maxxxi сказал:

И? к чему ты это?

К гравитационной циркуляции..

Edited 20.11.2023 17:51 by ШивОлег

[maxxxi 15 037]

15 минут назад, ШивОлег сказал:

Ни когда такого не говорил,

Не увиливай. Ты написал что ЭУ повышает температуру и сравнил его с котлом.

[royson 248]

оказывается в одной комнате у меня подача идет снизу-вверх, а в соседней комнате сверху-вниз. В этих комнатах я повесил новые радиаторы по 8 сек. В комнате с подачей снизу-вверх радиатор полностью холодный, подача боковая входит снизу и выходит сверху радиатора. Весь поток уходит через байпас. И получается что через верхний правый выход там где должен уходить в стояк теплоноситель радиатор чуть теплее, словно вода  из байпаса идет и в верх радиатора и в стояк, но не внутрь через нижний правый вход. Неужели 8 секций это такой объем что своим холодным объемом создает сопротивление и не впускает теплоноситель в нижний правый вход радиатора?

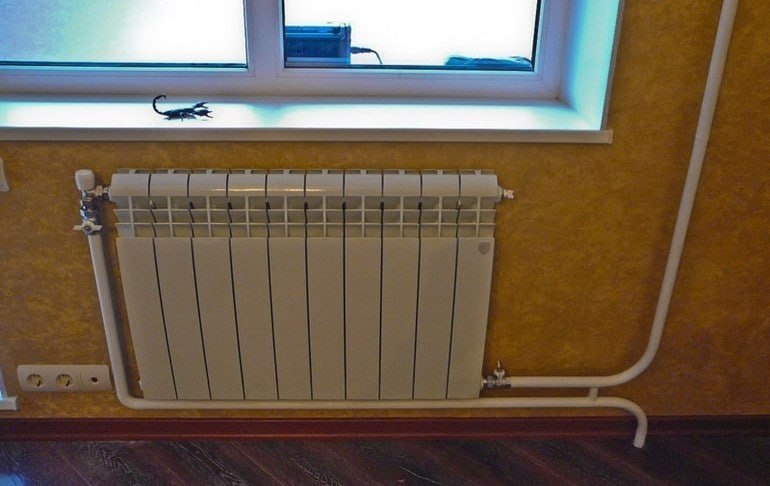

Нашел похожее фото в инете, добавил немного своего. Как такой радиатор можно переподключить чтобы отапливал комнату ? Диагонально вход в верхний левый и выход в нижний правый, но почему то сантехник категорично говорит что так не будет греть, может сантехник ошибается?

Edited 21.11.2023 15:21 by royson

[ШивОлег 14 529]

2 часа назад, royson сказал:

И получается что через верхний правый выход там где должен уходить в стояк теплоноситель радиатор чуть теплее, словно вода  из байпаса идет и в верх радиатора и в стояк, но не внутрь через нижний правый вход.

Так и получается, тёплая вода в радиаторе охлаждается и опускается вниз, выходит в байпас, вместо неё из стояка подсасывается тёплая вода..



2 часа назад, royson сказал:

Диагонально вход в верхний левый и выход в нижний правый

Верхний правый, нижний левый..

[maxxxi 15 037]

2 часа назад, royson сказал:

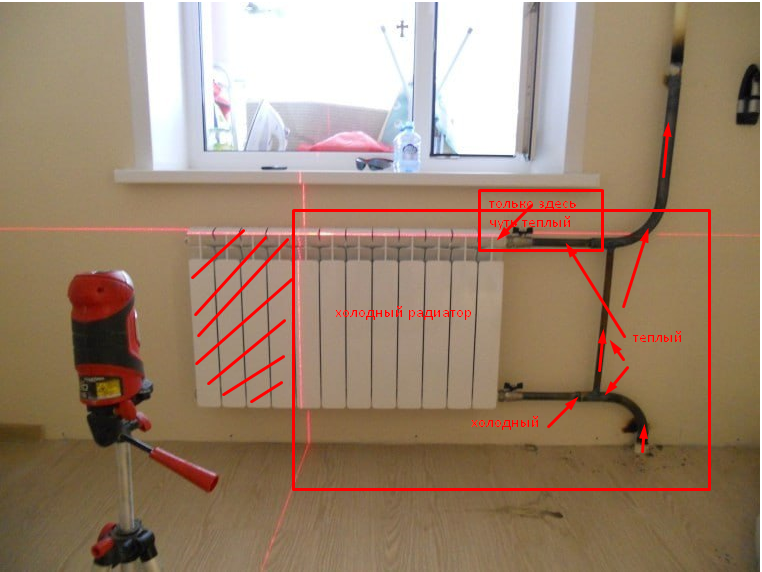

Нашел похожее фото в инете, добавил немного своего.

сделайте фото как у Вас. Причин может быть несколько почему радиатор не греет.

[Mbox 1 798]

4 часа назад, royson сказал:

оказывается в одной комнате у меня подача идет снизу-вверх, а в соседней комнате сверху-вниз. В этих комнатах я повесил новые радиаторы по 8 сек. В комнате с подачей снизу-вверх радиатор полностью холодный, подача боковая входит снизу и выходит сверху радиатора. Весь поток уходит через байпас. И получается что через верхний правый выход там где должен уходить в стояк теплоноситель радиатор чуть теплее, словно вода  из байпаса идет и в верх радиатора и в стояк, но не внутрь через нижний правый вход. Неужели 8 секций это такой объем что своим холодным объемом создает сопротивление и не впускает теплоноситель в нижний правый вход радиатора?

А воздух стравлен? А кран на байпасе есть? Чтобы просто перекрыть и прогнать батарею, а потом открыть и посмотреть как дальше будет работать.

[sayko 538]

18 hours ago, royson said:

оказывается в одной комнате у меня подача идет снизу-вверх, а в соседней комнате сверху-вниз. В этих комнатах я повесил новые радиаторы по 8 сек. В комнате с подачей снизу-вверх радиатор полностью холодный, подача боковая входит снизу и выходит сверху радиатора. Весь поток уходит через байпас. И получается что через верхний правый выход там где должен уходить в стояк теплоноситель радиатор чуть теплее, словно вода  из байпаса идет и в верх радиатора и в стояк, но не внутрь через нижний правый вход. Неужели 8 секций это такой объем что своим холодным объемом создает сопротивление и не впускает теплоноситель в нижний правый вход радиатора?

Нашел похожее фото в инете, добавил немного своего. Как такой радиатор можно переподключить чтобы отапливал комнату ? Диагонально вход в верхний левый и выход в нижний правый, но почему то сантехник категорично говорит что так не будет греть, может сантехник ошибается?



у меня так подключение, прогревается наполовину радиатор. по хорошему нужно либо нижнее подключение либо делать крест и вводить подачу сверху а обратку снизу. в момент ремонта я не знал какой стояк подача какой обратка и получилось верх ногами.

[maxxxi 15 037]

5 часов назад, sayko сказал:

по хорошему нужно либо нижнее подключение

"седло"? может не помочь если расход на стояке слабый. Нижнее подключение требовательно к расходу и высокой температуре.

[royson 248]

21 hours ago, ШивОлег said:

Так и получается, тёплая вода в радиаторе охлаждается и опускается вниз, выходит в байпас, вместо неё из стояка подсасывается тёплая вода..

ну что, теплоноситель лезет в радиатор против "шерсти" в верхнем правом входе, а в нижнем правом входе сопротивляется потоку теплоносителя и не пускает его в радиатор (((

[royson 248]

21 hours ago, maxxxi said:

сделайте фото как у Вас. Причин может быть несколько почему радиатор не греет.

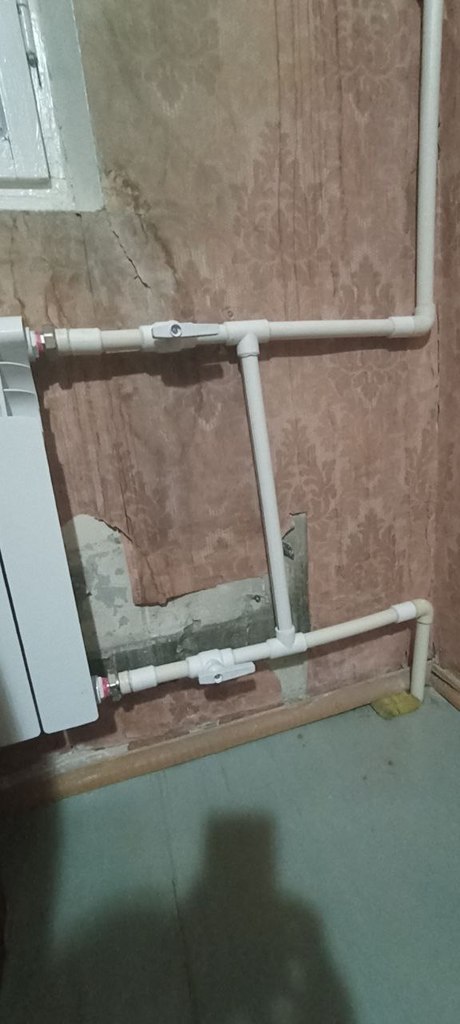

не так красиво, не обессудьте

[ШивОлег 14 529]

34 минуты назад, royson сказал:

ну что, теплоноситель лезет в радиатор против "шерсти" в верхнем правом входе, а в нижнем правом входе сопротивляется потоку теплоносителя и не пускает его в радиатор (((

Потоком можно пренебречь рассматривай байпас просто как объём тёплой воды,

Система батарея-стояк, заполнена теплоносителем, в батарее остывшая вода опускается вниз, затягивая тёплую воду из стояка, в стояке эта остывшая вода смешивается с горячей и поднимается вверх. в батарее происходит гравитационная циркуляция..

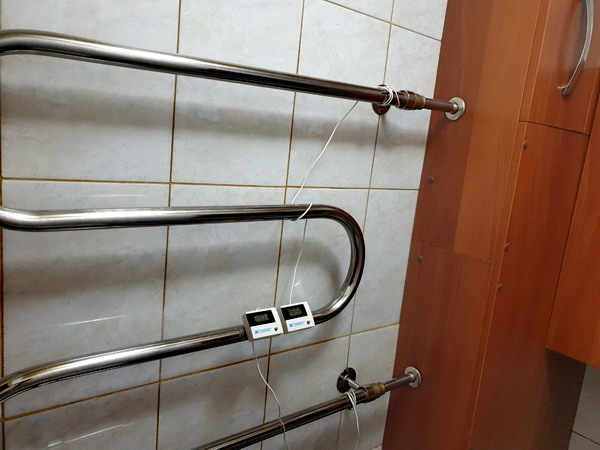

Вот к примеру у меня в туалете "полотенчик стоит "на расходе" стояка горячей воды..

пока соседи сверху пользуются горячей водой "полотенчик" работает..

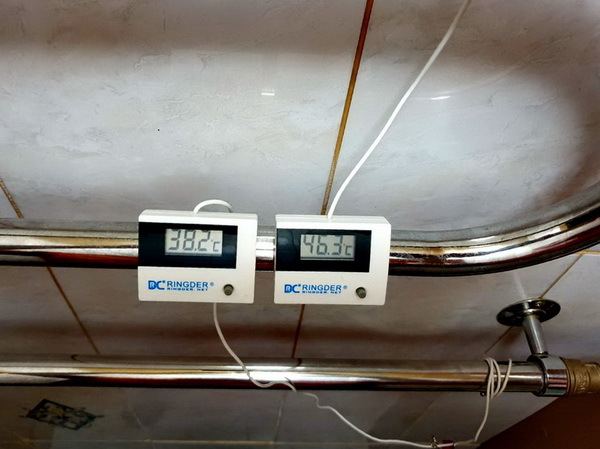

Вот специально для тебя сфотал температуру сверху и снизу

То есть, в трубе ГВС 46,3 ⁰, а внизу "полотенчика" 38,2 ⁰

Вопрос, - Куда движется вода по "полотенчику"?

Против шерсти?

Почему?





34 минуты назад, royson сказал:

а в нижнем правом входе сопротивляется потоку теплоносителя и не пускает его в радиатор (((

Так и есть, входит сверху, опускается вниз.. По пути наименьшего сопротивления

Edited 22.11.2023 15:54 by ШивОлег

[maxxxi 15 037]

26 минут назад, royson сказал:

не так красиво, не обессудьте



Нельзя относить далеко байпас от радиатора и тем более байпас сделан тем же диаметром что и стояк.



15 минут назад, ШивОлег сказал:

пока соседи сверху пользуются горячей водой "полотенчик" работает..

А если не пользуются то он не работает. А нафига такой полотенчик?

[ШивОлег 14 529]

3 минуты назад, maxxxi сказал:

А нафига такой полотенчик?

Если другого нет то такой вариант очень даже Гут в туалете.. Тем более я в 9ти этажке на 4м этаже

Edited 22.11.2023 16:01 by ШивОлег

[maxxxi 15 037]

2 минуты назад, ШивОлег сказал:

Если другого нет то такой вариант очень даже Гут в туалете.. Тем более я в 9ти этажке на 4м этаже

в смысле другого если нет? В ванной есть рециркуляция гвс через полотенчик?

[ШивОлег 14 529]

20 минут назад, maxxxi сказал:

в смысле другого если нет? В ванной есть рециркуляция гвс через полотенчик?

У меня два стояка, один в ванной, второй туалет- кухня.. В ванной работал как захочет, я его убрал и тёплый (эл) пол поставил, а в туалете просто труба была, но она не работала никогда.. Дому уже 40 лет..

Edited 22.11.2023 16:21 by ШивОлег

[Olle 571]

1 час назад, royson сказал:

ну что, теплоноситель лезет в радиатор против "шерсти" в верхнем правом входе, а в нижнем правом входе сопротивляется потоку теплоносителя и не пускает его в радиатор (((

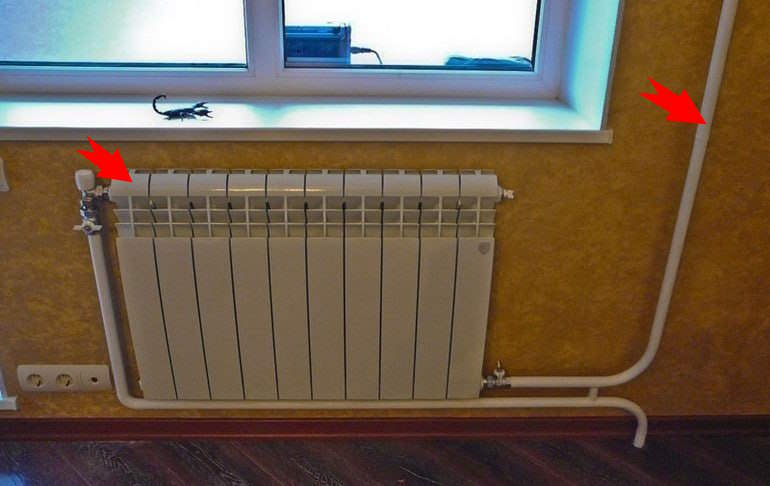

А у соседей сверху-снизу какие батареи, горячей чем у Вас? Если на Ваших радиаторах температура в точках А и В сопоставима с соседями сверху и снизу, то никакие танцы вокруг байпаса не помогут. Надо искать причину плохой циркуляции по стояку. Учтите, что в точке С температура значительно ниже.

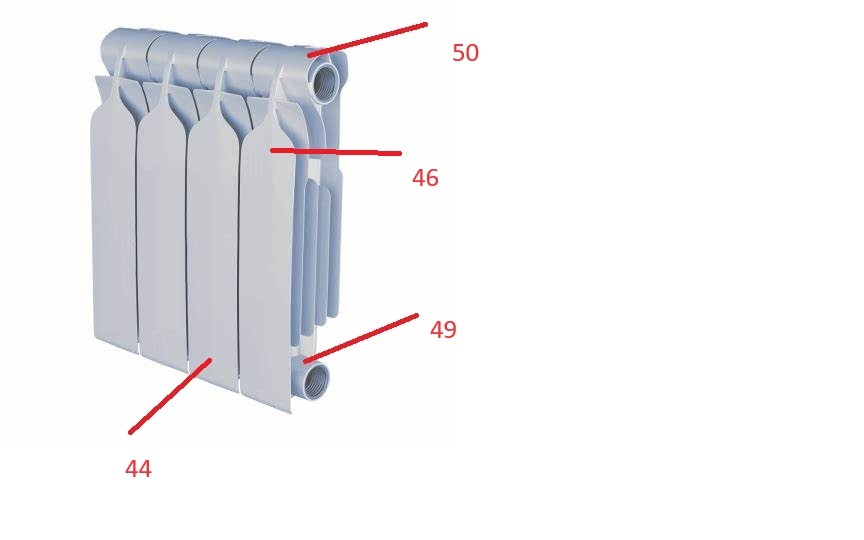

Для примера, замерил температуру в разных точках у себя на радиаторе.

[sparco 599]

В 21.11.2023 в 20:18, royson сказал:

оказывается в одной комнате у меня подача идет снизу-вверх, а в соседней комнате сверху-вниз. В этих комнатах я повесил новые радиаторы по 8 сек. В комнате с подачей снизу-вверх радиатор полностью холодный, подача боковая входит снизу и выходит сверху радиатора. Весь поток уходит через байпас. И получается что через верхний правый выход там где должен уходить в стояк теплоноситель радиатор чуть теплее, словно вода  из байпаса идет и в верх радиатора и в стояк, но не внутрь через нижний правый вход. Неужели 8 секций это такой объем что своим холодным объемом создает сопротивление и не впускает теплоноситель в нижний правый вход радиатора?

Нашел похожее фото в инете, добавил немного своего. Как такой радиатор можно переподключить чтобы отапливал комнату ? Диагонально вход в верхний левый и выход в нижний правый, но почему то сантехник категорично говорит что так не будет греть, может сантехник ошибается?

https://youtu.be/Ny913ZUzdio?si=SrU1erf5m9PkNJmi

[Abziy 11]

Чем эта схема плохая? Кроме вентиля слева.

[ШивОлег 14 529]

31 минуту назад, Abziy сказал:

Чем эта схема плохая? Кроме вентиля слева.

Чисто интуитивно, работать будет только при сильном потоке по стояку..

При вялой циркуляции всё уйдёт по коротенькому байпасу.. ИМХО

[Olle 571]

51 минуту назад, Abziy сказал:

Чем эта схема плохая? Кроме вентиля слева.

Есть мнение, что диагональная схема подключения одна из самых эффективных, при условии, что подача в Вашем случае  слева. То есть, теплоноситель движется с нижних этажей вверх. Но на чудо рассчитывать не стоит, подобная схема даст прибавки в теплоотдаче на какие-то незначительные проценты.

Гораздо интересней узнать температуру в указанных точках, чтоб понять влияние байпаса и закрыть споры о нем. Или продолжить более активно.))



Edited 23.11.2023 05:53 by Olle

[ШивОлег 14 529]

7 минут назад, Olle сказал:

Гораздо интересней узнать температуру в указанных точках, чтоб понять влияние байпаса и закрыть споры о нем. Или продолжить более активно.))

Где же взять такое уникальное подключение?
