с этим вроде проблем не было с РЭСом.

слабо верится, что с РЭС проблем не будет ибо ПЭФ и контакторы являются в какой то мере потребителями электроэнергии и расход оной идёт в обход счётчика если они смонтированы до счётчика.



у моего отца стоит трёхфазный счётчик и ПЭФ смонтирован после него, а не до. Разрешение на монтаж трехфазного счётчика РЭС не хотел давать, пришлось получать через "город".

[Aston 1 288]

На 3х фазники (или выше 10квт) полагается получить ТУ. Без этого документа или несоблюдение его условий при монтаже - не счетово. Каждый раз инспектора будут вменять самовольное подключение.

[Aston 1 288]

Оказывается с 2009г. ТУ нужно получать всем частным домам на присоединение новых и дополнительных мощностей электроустановок.

[Dimon55555510 64]

Спасибо за ответы.Будем продумывать вариант с 3-х фазным счётчиком и ПЭФом после него.Вариант с однофазным счётчиком и ПЭФом до него не совсем надёжен,не нашёл чёткой правовой базы под это.А электрики любят штрафовать почём зря,хлебом не корми



@Aston, а где это ТУ для 3-х фазного счётчика получается и на каком основании могут отказать в получении в частном доме? Сверхнагрузок нет,мощность общая и до 6 кВт не дотягивает.

[Шер 1 882]

количество фаз на счетчике должно соответствовать количеству фаз на границе балансовой принадлежности (как правило это изоляторы на ближайшей опоре или на траверсе дома). хотите 3 фазы, ставьте 3-х фазный счетчик. до счетчика может быть установлен защитный автомат, все остальное (авр, стабилизаторы и т.п.) должно быть после счетчика.

[Dimon55555510 64]

@Шер, спасибо за ответ,тоже уже склоняюсь к этой мысли.Чуть дороже,зато проблем будет меньше с электросетью и на одной из фаз почти всегда ток есть

[Aston 1 288]

@Aston, а где это ТУ для 3-х фазного счётчика получается и на каком основании могут отказать в получении в частном доме? Сверхнагрузок нет,мощность общая и до 6 кВт не дотягивает.

Обращаетесь в предприятие территориальных электрических сетей, тобишь свой РЭС. Они на основании вашего заявления в определенный срок должны выдать ТУ на двухстороннем бланке ТУ где будут (от руки) расписаны основные параметры ввода и характеристика питающей сети. Для частников теперь ТУ нужно без уточнений по мощности и фазам брать.

Кроме того, очень важно чтобы РЭС подписал еще и Далолатнома об установлении границ и ответственности по электроустановкам. Там и будет указано где что должно стоять.

Эти два документа очень важны и должны храниться как сберегательные займы в надежном месте.

Edited 01.04.2016 13:47 by Aston

[Dimon55555510 64]

@Aston, спасибо большое за ответы,начну с РЭС и ТУ

[wirruss656 1 885]

зачем отключают шинный разъединитель

Ошибка обслуживающего персонала, сначала масленник отключают, а потом шинные разьединители (под нагрузкой опасно их разьединять). Странно что не сработала автоматика защиты в голове. Был очевидцем в начале своего трудового стажа электрика в середине 90-х как опытный дядька на распред подстанции 10кВ отключил как положено масленник и перепутал рычаг шинного разьединителя с рычагом наложения заземления на шины, чуть чуть искрануло, сильный гул 2-3 секунды и отключение защиты по току в голове.

[ttt 2 885]

Модераторы, объедините эту тему с темой ликбез по электрике.

[maxxxi 14 744]

Модераторы, объедините эту тему с темой ликбез по электрике.

Пжлста

[ttt 2 885]

Спасибо большое.

А еще если попросить тему ноутбуки перенести из бытовой техники в хардваре не будет наглостью)

Edited 02.04.2016 17:36 by ttt

[maxxxi 14 744]

А еще если попросить тему ноутбуки перенести из бытовой техники в хардваре не будет наглостью)

Объединил данную тему с темой Подбор ноутбука в указанном разделе. Ттт, лучше такие предложения пиши или в теме Пожелания или в личку что бы оффтопом не было здесь. Спасибо.

[Keyfinder 158]

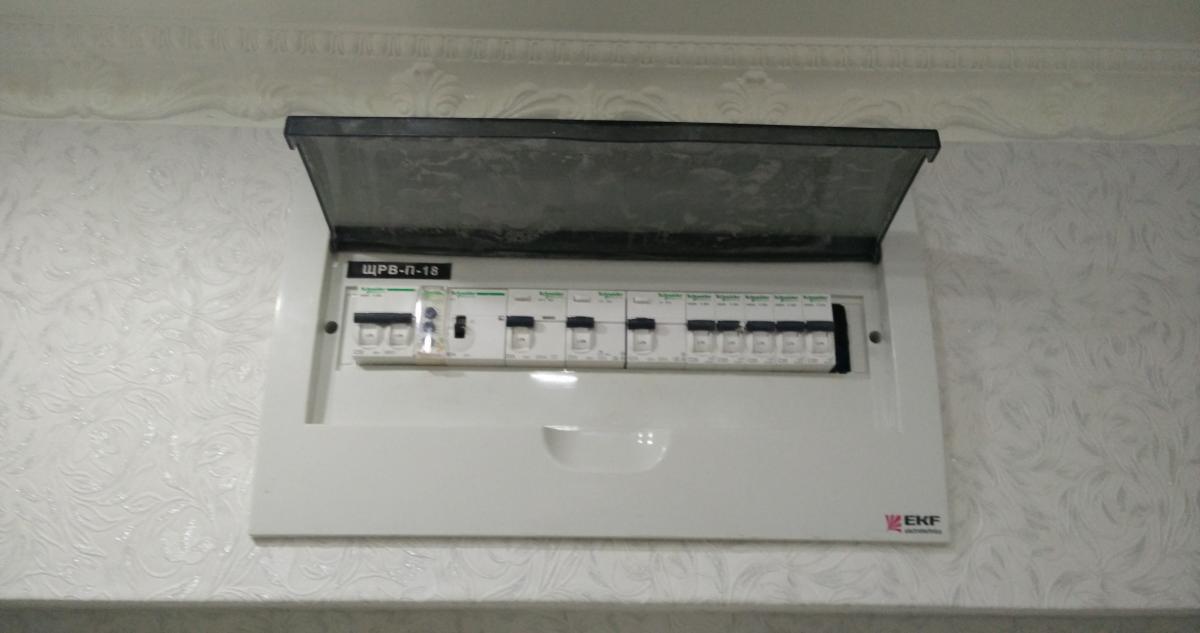

Запоздало, но как обещал, выкладываю фото щитка. Не обошлось без проблем



Проводку и сборку щита делали разные рукопопные "мастера". Пришлось отказаться от 24 юнитового двухрядного щитка Mini Pragma NEW. Во-первых, он просто не влез в место установки, т.к. чуть опустил потолок и во-вторых (самое главное ) он не понравился жене. Разумеется однорядного 18 юнитового щитка Mini Pragma на местном рынке не нашел, поэтому купил EKF. Также, решил заменить все ранее купленные УЗО типа A (кухня/ванная + 3 другие линии) и AC (кондер) на тип A-si, т.к. вся техника предполагается с инверторами.



Вот конечная элементная база:

1. Вводной автомат Acti9 32А С iK60N 6кА

2.1 Реле контроля верхнего и нижнего напряжений RM17UBE15 65-260В в связке с

2.2 Модульным контактором Acti9 iCT 40A 2НО 220/240В АС с ручным управлением

3. Далее идут:

3.1.1. УЗО на кондиционер Acti9 2п 40А 30мА iID A-SI-тип

изначально стояло и работало и сейчас стоит и работает iID K 2П 25A 300мА AC-тип

3.1.2 Автомат на фазу однополюсный Acti9 20А С iK60N 6кА

3.2.1 УЗО в ванную и кухню Acti9 2п 25А 10мА iID A-SI-тип

3.2.2. Автомат на фазу однополюсный Acti9 20А С iK60N 6кА

3.3.1. УЗО на 3 другие группы Acti9 2п 63А 30мА iID A-SI-тип

здесь последовал замечанию mongoloid9 и поставил 63А вместо 25А

3.3.2 Автомат на фазу однополюсный Acti9 20А С iK60N 6кА (освещение и розетки 2 комнат)

3.3.3 Автомат на фазу однополюсный Acti9 20А С iK60N 6кА (освещение и розетки других комнат)

3.3.4 Автомат на фазу однополюсный Acti9 20А С iK60N 6кА (линия UPS)



Но, при замене ранее установленных УЗО на новые, словил проблему - УЗО на кондер моментально срабатывало. Помог с проблемой wirruss656, рекомендовавший своего коллегу, который все проверил, правильно соединил провода (ранее рукопопный "мастер" подсоединил провода к УЗО наоборот - ноль к клеммам фазы, фазу к N ) но все равно УЗО на кондер моментально срабатывало. Другие два УЗО работали нормально и совместно и по отдельности. В итоге, проблема была найдена - некачественная проводка на кондер. Прошлое УЗО на кондер было противопожарное "грубое" в 300 мА, а новое A-si "чуткое" в 30 мА. и новое естественно срабатывало. Вернули на место противопожарное УЗО и все заработало. В принципе не критично, т.к. люди не будут контактировать с кондиционером, подключение не через розетку, а провод идет напрямую к наружнему блоку, а от него своя разводка к внутреннему блоку.





Спасибо wirruss656. При ремонте новой квартиры, вновь обращусь к wirruss656 для грамотной и качественной работы.

[ГрОм В ШтАнАх 856]

Где то читал, что лучше на каждую комнату делать отдельно линию с щита на освещение и розетки. Насколько верно?

[ttt 2 885]

Где то читал, что лучше на каждую комнату делать отдельно линию с щита на освещение и розетки. Насколько верно?

Если деньги позволяют, то это хорошо! Можно с щита вырубить нужную линию и проводить ремонт или установку люстры или розетки!

[Aston 1 288]

Если деньги позволяют, то это хорошо! Можно с щита вырубить нужную линию и проводить ремонт или установку люстры или розетки!

Вы забыли поставить смайлик. Ведь деньги имелись в виду на штраф.

Где то читал, что лучше на каждую комнату делать отдельно линию с щита на освещение и розетки. Насколько верно?

В принципе можно, если заявленная мощность будет целесообразна для установки 3х фазного счетчика, естественно, по согласованию с РЭС.

[wirruss656 1 885]

Вы забыли поставить смайлик. Ведь деньги имелись в виду на штраф.

Вы не правильно поняли вопрос, автор наверно имел ввиду отдельную линию тянуть с квартирного щитка через счетчик (зал свет отдельно, спальня свет отдельно, туалет, ванная, кухня можно вместе посадить, так же с розетками в каждую комнату отдельно провод) в принципе так обычно и делается.

[Aston 1 288]

Вы не правильно поняли вопрос, автор наверно имел ввиду отдельную линию тянуть с квартирного щитка через счетчик (зал свет отдельно, спальня свет отдельно, туалет, ванная, кухня можно вместе посадить, так же с розетками в каждую комнату отдельно провод) в принципе так обычно и делается.

Да понял я. Вначале хотел написать на каждую линию отдельный счетчик, но это выглядело бы как сарказм. К счетчику идет один провод от щита, а уж насколько его делить..., лишь бы заявленную мощность не превысили. А если превысят, то нужно изыскивать резервы. Если больше 10кВт, то целесообразнее разводить с 3х фаз, а то и с главного щита тянуть отдельный кабель.

[ttt 2 885]

Вы забыли поставить смайлик. Ведь деньги имелись в виду на штраф.



В принципе можно, если заявленная мощность будет целесообразна для установки 3х фазного счетчика, естественно, по согласованию с РЭС.

Так я имел ввиду домашний щиток. К нему идет кабель от счетчика. И все разводка по квартире идет от него.

[Aston 1 288]

Так я имел ввиду домашний щиток. К нему идет кабель от счетчика. И все разводка по квартире идет от него.

Ну так и в обычных схемах на каждую квартиру идет групповое деление после счетчика, но только в этажном щите. Если переносится групповой щиток в квартиру, то какой смысл тянуть несколько проводов от счетчика? Будет достаточно точно такое же сечение провода, что и до счетчика. Разве не так?



Если конечно, квартира расположена не далеко от счетчика.

[maxxxi 14 744]

Ну так и в обычных схемах на каждую квартиру идет групповое деление после счетчика, но только в этажном щите.

какое же деление идёт после счетчика в квартиру?

[Aston 1 288]

какое же деление идёт после счетчика в квартиру?

Кратное количеству коммутационных выключателей или предохранителям.

Edited 05.05.2016 10:37 by Aston

[maxxxi 14 744]

Кратное количеству коммутационных выключателей или предохранителям.

Астон, ещё раз: где ты видел в совковых домах деление на группы после счетчика в подъездном щите? Edited 05.05.2016 10:46 by maxxxi

[Aston 1 288]

Астон, ещё раз где ты видел в совковых домах деление на группы после счетчика в подъездном щите?

Вспомни плавкие предохранители, именуемые в простонародии пробками.
